Программатор UNC501 представляет собой аналог известного AVR ByteBlaster, специально подготовленный для работы с устройствами UNC001 и UNC01x. Отличительной особенностью этой версии программатора является наличие двух разъёмов для подключения к порту, что позволяет при желании использовать классический кабель Centronics (разъём, использовавшийся для подключения принтеров в эпоху LPT-портов).
Для работы потребуется LPT-порт; просьба учесть, что с адаптерами USB2LPT этот программатор работать не может. При отсутствии LPT-порта воспользуйтесь программаторами сторонних производителей.

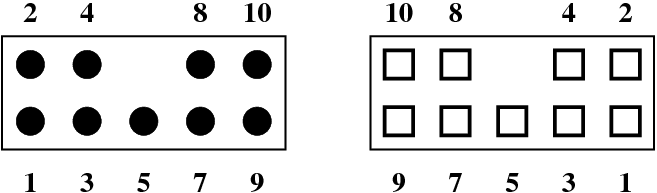

Цоколёвка разъёма и соединительного шнура приведена в таблице:
 |
||
| 1 | SCK | тактовая частота |
| 2, 10 | GND | масса («земля») |
| 3 | MISO | данные (подчинённый->главный) |
| 4 | Vcc | +5 B питание (от подчинённого) |
| 5 | RESET | сброс |
| 6 | --- | удалён (ключ) |
| 7 | XTAL | внешняя тактовая (не использ.) |
| 8 | --- | не соединён |
| 9 | MOSI | данные (главный->подчинённый) |
Подробное описание программатора можно найти в описании и руководстве по эксплуатации программатора UNC501. См. также инструкцию по обновлению прошивки в устройствах UNC0xx.
